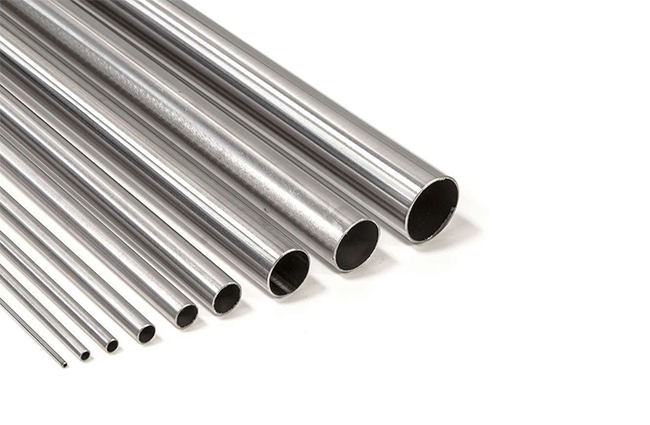

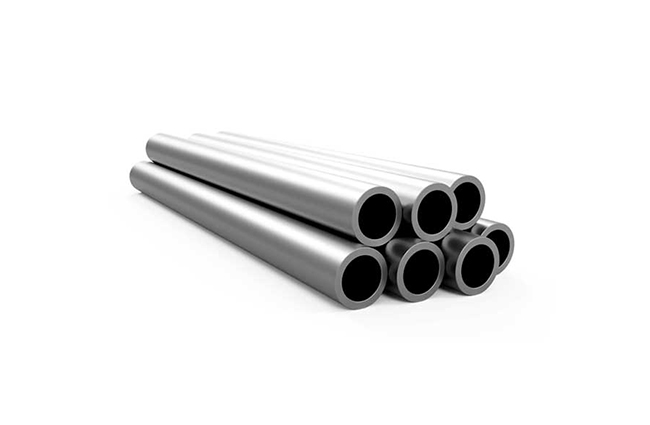

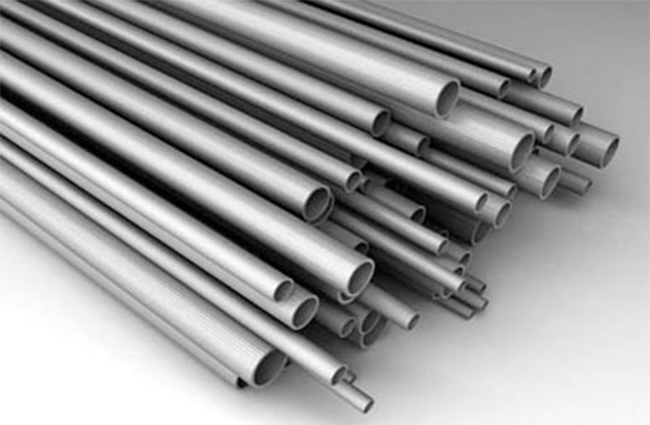

溶接チタンパイプ

溶接チタンパイプは、軽量強度、極端な耐食性、および優れた耐久性を必要とする業界向けに設計された精密設計配管ソリューションです。 CPチタンまたはチタン合金で作られたこれらのパイプは、航空宇宙、化学処理、海洋などの過酷な環境で優れた機械的特性を維持しながら、鋼に比べて40〜50% の軽量化を提供します。そしてオイル及びガスのアプリケーション。

溶接構造は、圧力と構造の完全性に関する厳しい基準を満たしながら、費用効果の高い生産を保証します。溶接チタンパイプは、高圧アプリケーションに利用できるシームレスな代替手段を備えており、寿命、信頼性、およびメンテナンスコストの削減を要求する業界に用途の広い高性能ソリューションを提供します。

主な特徴 & メリット

一般的なチタン素材

グレード1 (CPチタン):

形成および溶接のために優秀な高い延性

化学処理および海洋环境のための理想

グレード2 (商業的に純粋):

强さと耐食性の最适なバランス

発電所、脱塩、および医療機器で使用される

グレード5 (Ti-6Al-4V):

超高力 (950 MPa引張)

極端な温度に耐える (-250 °C〜500 °C)

航空宇宙、防衛、高圧オイル & ガスに好まれる

優れた耐食性

塩水、酸 (HCl、H ₂SO ₄) 、および塩素への免疫

ガルバニック腐食なし (ステンレスとは異なり)

生体適合性 (医療用インプラント、医薬品処理)

軽量でありながら強い

鋼管よりも45% 軽い

アルミニウムよりも高い强度対重量比

航空機、船舶、および産業システムの構造負荷を軽減します

カスタマイズ可能な寸法 & 仕上げ

サイズ: OD 8mm-1300mm (0.3 "-48") 、壁厚さ0.5mm-7.5mm

標準: ASTM B338、B861 (溶接) 、ASME B36.10/19

仕上げ: ピクルス、研磨、陽極酸化、またはPVDコーティング

費用対効果の高い製造

溶接パイプは、大きな直径のシームレスよりも経済的です

自動軌道溶接により、高精度で一貫したジョイントが保証されます

技術仕様

パラメーター	仕様
材料グレード	CPチタン、チタン合金
基準	ASTM B338、B861、ASME SB338、DIN 17850
サイズ範囲	OD: 8mm-1300mm (0.3 "-48")
壁の厚さ	0.5mm-7.5mm (0.02 "-0.3")
圧力評価	10,000までのpsi (等級によって)
温度範囲	-250 ℃ 〜500 ℃ (グレード5)
表面仕上げ	ピクルス、研磨、またはカスタムコーティング

業界別のアプリケーション

航空宇宙 & 防衛

航空機のヒドラウルIcシステム (軽量燃料/オイルライン)

ジェットエンジン部品 (高温排気ダクト)

宇宙船の管 (真空の熱安定性)

化学処理

酸の輸送の管 (HCl、硫酸抵抗)

熱交換器 & リアクター (長期腐食フリー操作)

海洋 & オフショア

脱塩プラント (海水耐食性)

海底パイプライン (深海オイル & ガス抽出)

オイル & ガス

酸っぱいガスパイプライン (H ₂S耐食性)

HPHT (高圧高温) 井戸

医療 & 医薬品

生体適合流体移送 (IVシステム、インプラント製造)

クリーンルーム配管 (非反応性、灭菌可能)

比較: 溶接とシームレスチタンパイプ

特徴	溶接チタンパイプ	シームレスなチタンパイプ
コスト	✓ ✓ (より経済的)	✗ (より高いコスト)
サイズの可用性	✓ ✓ (最大48 "直径)	✓ (小径に限定)
圧力評価	✓ (中程度の圧力に良い)	✓ ✓ ✓ (超高圧に最適)
生产スピード	✓ ✓ (より速い製造)	✗ (押し出しによる遅い)
