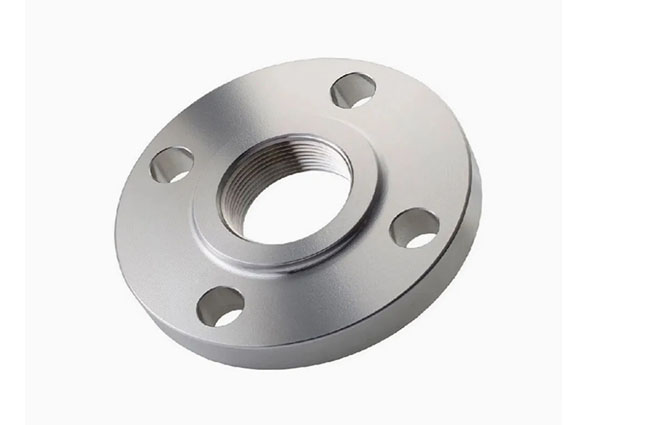

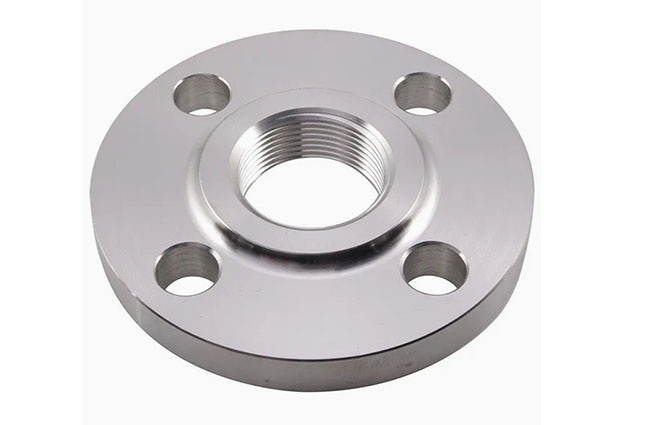

チタンねじフランジ

チタンねじフランジ (ねじフランジとも呼ばれます) は、溶接なしでパイプを接続するために使用されるフランジの一種です。接続パイプの外部ねじと一致する内部ねじを備えているため、溶接が不可能な低圧および非重要なアプリケーションに最適です。チタン製のねじ付きフランジは、化学加工、海洋、航空宇宙産業など、耐食性、強度、軽量性が重要な産業で広く使用されています。

当社のチタンねじフランジは、ASME B16.5、ANSI、DIN、EN1092-1、およびJIS規格に準拠して製造されています。私たちは、Gr1、Gr2、Gr5 (Ti-6Al-4V) 、Gr7、およびGr12を含むチタングレードの範囲を提供し、標準およびカスタマイズされたアプリケーションの両方のオプションを提供します。

主な特徴

ねじ接続により、溶接なしで簡単な組み立てと分解が可能になります

可燃性ガスを含むアプリケーションや溶接が制限される場合に最適

攻撃的な環境で高い耐食性

軽量で高力、特にチタンGr2とGr5

塩水、酸性化学薬品および高純度システムの優秀な性能

アプリケーション

化学プロセスシステム

海洋ハードウェアと塩水配管

航空宇宙油圧および燃料ライン

オイル & ガス計装配管

医療および実験装置

溶接が許可されていない産業用流体システム

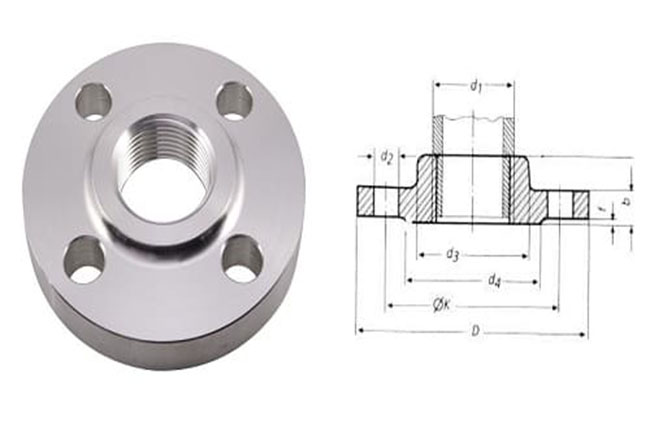

仕様テーブル

公称パイプサイズ	外径 (mm)	厚さ (mm)	ボア径 (mm)	ボルト穴の数	標準
1/2」	89	11	15	4	ASME B16.5
3/4」	98	13	20	4	EN1092-1
1」	108	14	25	4	ANSI / DIN
2"	150	17	50	8	JIS / ASME
4"	229	21	100	8	ASME B16.5
カスタムサイズ	リクエストに応じて	リクエストに応じて	リクエストに応じて	リクエストに応じて	OEMのデッサン

利用可能なチタングレード

グレード	標準	プロパティ
Gr1	ASTM B381	商業的に純粋なチタン、非常に延性と耐腐食性
Gr2	ASTM B381	最も一般的に使用されるグレードで、強度と成形性のバランスが良好です。
Gr5	Ti-6Al-4V	高力と耐熱性を備えた航空宇宙グレードのチタン合金
Gr7	Ti Pd	塩酸および硫酸のような酸を減らすことへの高められた抵抗
Gr12	Ti Mo Ni	高温用途における優れた耐食性と溶接性
