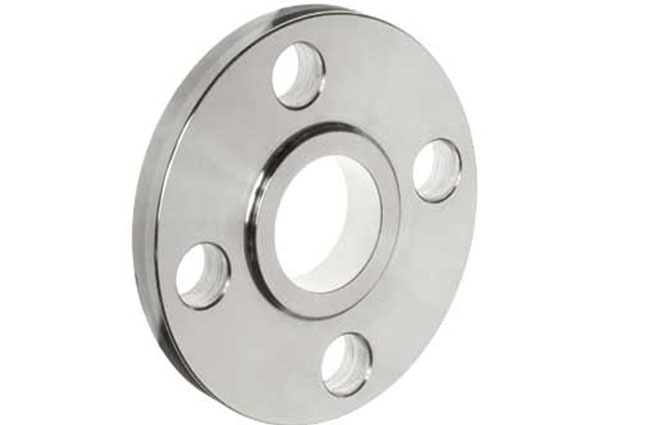

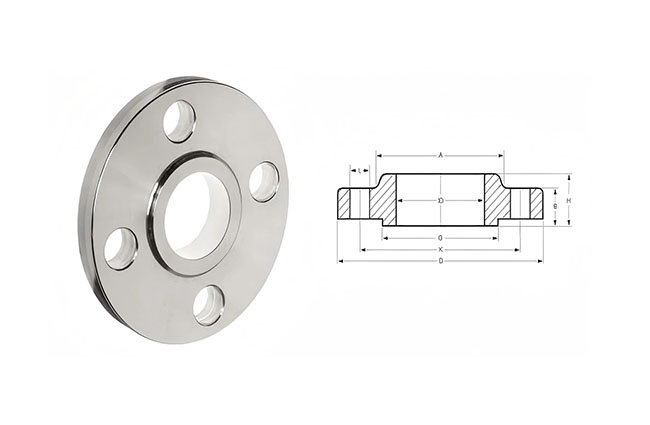

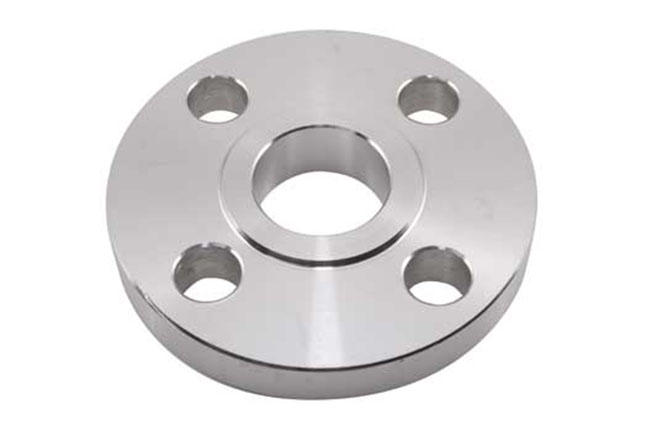

チタンスリップオンフランジ

チタンスリップオンフランジは、パイプの上を滑らせてから内側と外側の両方を溶接して強度を提供し、漏れを防ぐように設計された広く使用されているパイプフランジタイプです。高級チタンまたはチタン合金で作られたこのフランジは、化学処理、海洋システム、高性能航空宇宙または医療用途などの腐食性環境に最適です。
我々は、ASME B16.5、DIN、EN1092-1、JIS、GB/Tなどの国際規格に従ってチタン製スリッポンフランジを製造しており、材料はGr1、Gr2、Gr5 (Ti-6Al-4V) 、リクエストに応じてGr7、Gr9、Gr12、およびその他。

主な特徴

・ • 酸、塩化物、海水に対する優れた耐食性

・ • 高力対重量比

・ • 優れた溶接および製造特性

・ • 軽量で耐久性

・ • 過酷な環境での長い耐用年数

アプリケーション

・ • 化学および石油化学産業

・ • 淡水化と海洋工学

・ • 航空宇宙および防衛システム

・ • 医療機器とインプラント

・ • 発電およびエネルギー部門

・ • 3D印刷 & 積層製造システム (流体/ガスパイプライン)

利用可能なサイズ & 標準

サイズ (NPS)	外径 (OD)	厚さ	ボルトサークル直径	ボルト穴の数	フランジ基準
1/2 " (DN15)	89mm	11mm	60.3mm	4	ASME B16.5, EN1092
1 " (DN25)	108mm	13mm	79.4mm	4	ASME B16.5、JIS
2 " (DN50)	150mm	16mm	120.7mm	4または8	ASME B16.5
4 " (DN100)	229mm	19mm	190.5mm	8	ASME B16.5
6 " (DN150)	279mm	21mm	241.3mm	8	ASME B16.5
カスタム	リクエストに応じて	リクエストに応じて	リクエストに応じて	リクエストに応じて	受け入れられるデッサン

材料グレード

グレード	標準	説明
Gr1	ASTM B381 / B363	商業的に純粋なチタン、優れた耐食性、良好な延性
Gr2	ASTM B381 / B363	最も一般的に使用される、バランスの取れた強さと成形性
Gr5	Ti-6Al-4V	航空宇宙及び高性能の部品で一般的に使用される高力
Gr7	Ti Pd	塩酸のような酸を減らすことへの例外的な抵抗
Gr12	Ti Mo Ni	酸性および塩化物の環境の優秀な耐食性
