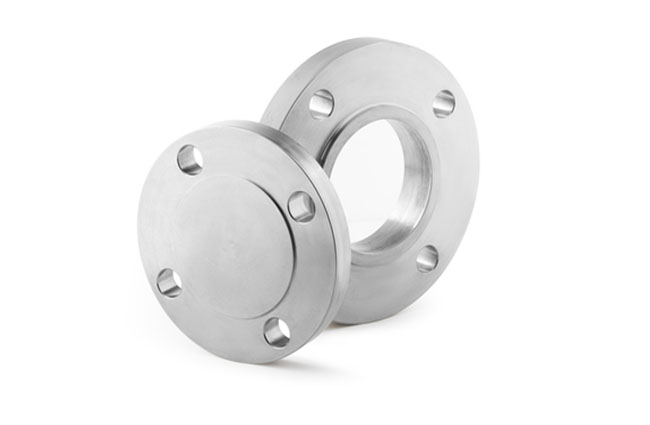

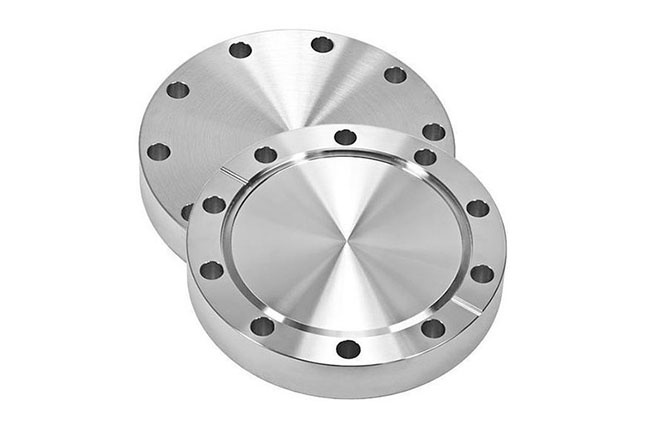

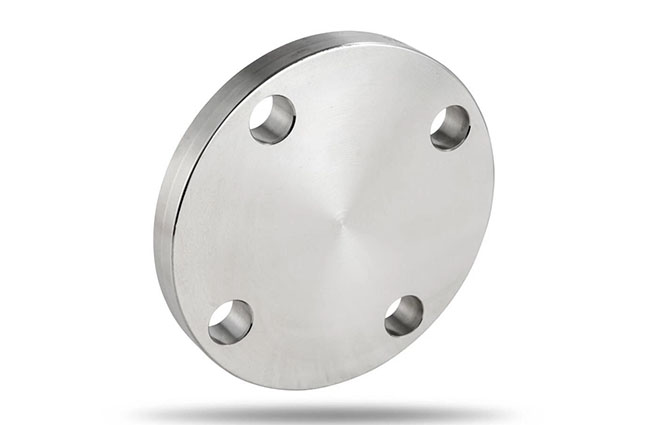

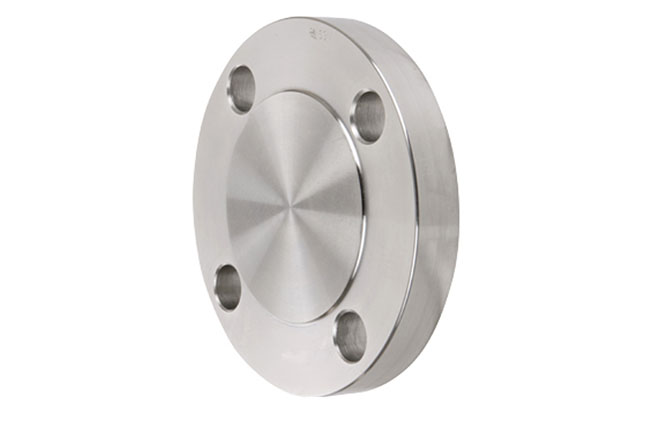

チタニウムの盲目のフランジ

チタンブラインドフランジは、パイプラインを遮断したり、配管システムにストップを作成したりするために使用される固体ディスクです。通常、配管システムの端部または使用されていない圧力容器の開口部に取り付けられます。チタンブラインドフランジは、優れた耐食性、軽量、高強度で知られており、航空宇宙および医療業界における化学処理、海洋工学、および高性能アプリケーションに最適です。
当社のチタンブラインドフランジは、ASME B16.5、ANSI、DIN、EN1092-1、JIS、GB/Tなどの国際規格に準拠して製造されており、グレードGr1、Gr2、Gr5、gr7、Gr9、およびGr12。

主な特徴

・ • 最高の耐食性のための純粋なチタンまたはチタン合金で作られた

・ • 耐久性と軽量

・ • パイプエンドの優れたシーリング性能

・ • さまざまな圧力定格とサイズで利用可能

・ • 点検とメンテナンスのために简単にインストールと取り外しが可能

アプリケーション

・ • 化学および石油化学産業

・ • 石油とガスのパイプライン

・ • 淡水化および海洋用途

・ • 航空宇宙および防衛システム

・ • 医療機器およびプロセス装置

・ • 発電所と産業用流体制御システム

利用可能なサイズ & 標準

サイズ (NPS)	外径 (OD)	厚さ	ボルトサークル直径	ボルト穴の数	フランジ基準
1/2 " (DN15)	89mm	11mm	60.3mm	4	ASME B16.5, EN1092
1 " (DN25)	108mm	13mm	79.4mm	4	ASME B16.5、JIS
2 " (DN50)	150mm	16mm	120.7mm	4または8	ASME B16.5
4 " (DN100)	229mm	19mm	190.5mm	8	ASME B16.5
6 " (DN150)	279mm	21mm	241.3mm	8	ASME B16.5
カスタム	リクエストに応じて	リクエストに応じて	リクエストに応じて	リクエストに応じて	受け入れられるデッサン

材料グレード

グレード	標準	説明
Gr1	ASTM B381 / B363	商業的に純粋なチタン、優れた耐食性
Gr2	ASTM B381 / B363	最も広く使用されているチタングレードと優れた強度と耐食性
Gr5	Ti-6Al-4V	航空宇宙および工業用部品のための理想的な高力合金
Gr7	Ti Pd	酸を減らすことへの卓越した抵抗
Gr12	Ti Mo Ni	塩化物を含む环境での高性能
